INAspiratore assiale da parete

CARATTERISTICHE

  • Aspiratore assiale per espulsione aria direttamente all’esterno o in brevi condotti.
  • Spia di funzionamento su tutti i modelli (eccetto IN 9/3,5”).
  • Griglia a “profilo piatto”. Montaggio “a scatto”.
  • Rapido fissaggio con l’utilizzo di sole due viti.
  • Per condotti Ø92-100-120-150 mm.
  • Versioni: Base, Timer, HT, PIR, Pull Cord e 12V.
  • Versione A: serranda interna, automatica e silenziosa.
  • Alte prestazioni, silenzioso e a basso consumo.
  • Grado di protezione: IPX4 (Norma EN 60529).
  • Temperatura ambiente di esercizio 45°C.
  • Versione BB: motore su cuscinetti a sfera per una lunga durata.
  • Versione SELV 12V: funzionante a 12V c.a. installabile nelle zone 1 e 2.

POSIZIONAMENTO

  • A parete
  • A soffitto
  • A vetro (eccetto IN9/3,5")

PER APPROFONDIRE

IN

  • Versione timer: regolabile da 2 a 25 minuti.
  • Versione HT: accensione automatica quando l’umidità rilevata nell’ambiente è superiore al valore impostato variabile dal 40% al 90%.
  • Versione PIR: con sensore ad infrarosso (rilevatore di presenza).
  • Prestazioni di portata e rumorosità testate dal laboratorio IMQ Clima su campioni di prodotto (mod IN 10/4, IN 12/5 e IN 15/6).
  • Accurata selezione dei componenti: ABS + polipropilene caricato
  • Aspiratori in doppio isolamento senza necessità di collegamento di terra.
  • Ingombri all’interno del muro estremamente contenuti per consentire l’installazione anche con curva tubazione vicina al canotto di scarico.
  • Prestazioni di assoluta rilevanza in termini di portata, silenziosità e ridotto consumo energetico. Risultati ottenuti attraverso un accurato studio di ottimizzazione dell’abbinamento motore-girante.
  • Tensione di alimentazione: 220-240V, 50Hz.
  • Conformi alla Norma EN 60335-2-80; Prove aerauliche eseguite in conformità alla Norma UNI 10531. Prove di rumore in conformità alla Norma UNI EN ISO 3741.

IN A

  • Serranda interna, automatica e silenziosa.
  • Apertura e chiusura automatica tramite termoattuatore a cera simultaneamente all’accensione e spegnimento dell’aspiratore.
  • Disponibile su tutti i modelli eccetto IN 9/3,5”.

IN SELV

  • Si tratta della versione SELV funzionante a 12V c.a. dell’aspiratore assiale IN 10/4.
  • Questo aspiratore è installabile anche nelle zone di sicurezza 1 e 2 definite dalla normativa CEI 64-8 Parte 7 (IEC 364-7), dove il rischio relativo ai contatti elettrici è elevato.
  • La bassissima tensione di alimentazione dell’IN 10/4 a 12 Volt, mediante apposito alimentatore fornito insieme all’apparecchio, consente l’applicazione in prossimità della vasca da bagno o del piatto doccia, poiché anche l’eventuale contatto diretto con l’aspiratore non comporta nessun pericolo elettrico. L’alimentatore deve essere invece installato nella zona 3.

IN 9/3,5"

  • Diametro canotto 92 mm.
  • Prodotto in materiale ABS brillante.
  • Prestazioni di rumorosità testate dal laboratorio IMQ Clima su campioni di prodotto.
  • Accurata selezione dei componenti: ABS + polipropilene caricato.
  • Aspiratori in doppio isolamento senza necessità di collegamento di terra.
  • Tensione di alimentazione: 220-240V, 50Hz.
  • Conformi alla Norma EN 60335-2-80.

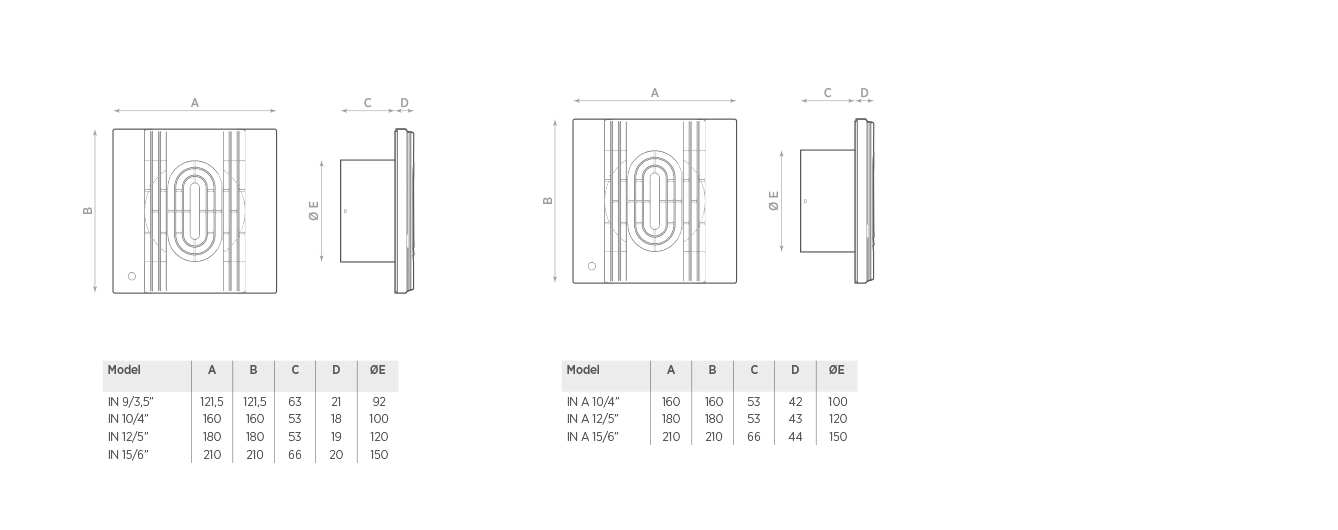

DIMENSIONI

Download
Scheda prodotto Libretto istruzioni Avvertenze generali RAEE

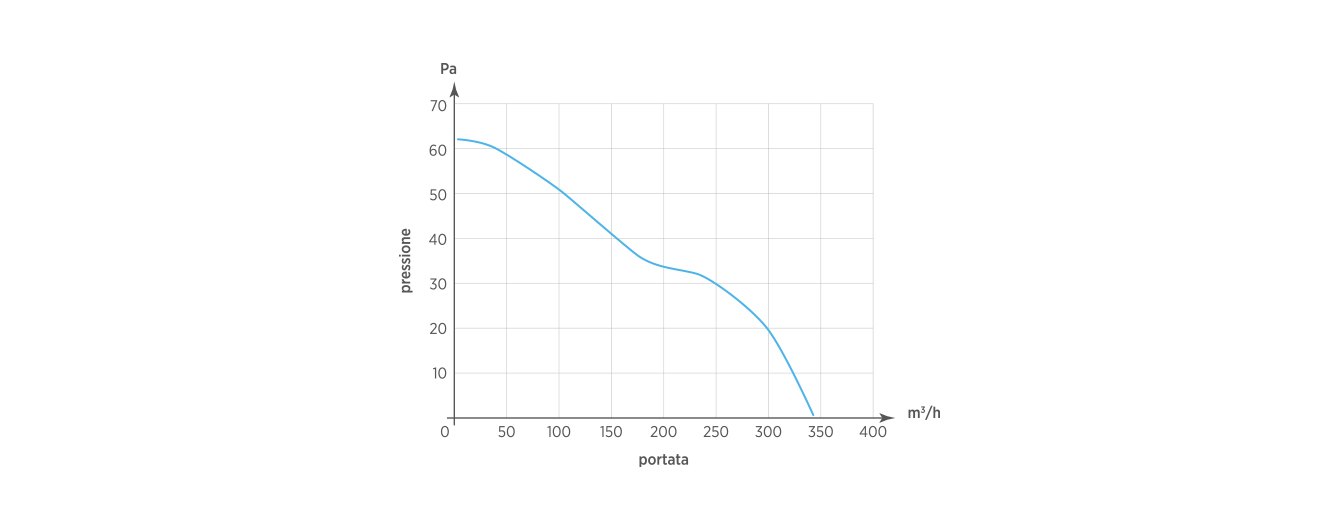

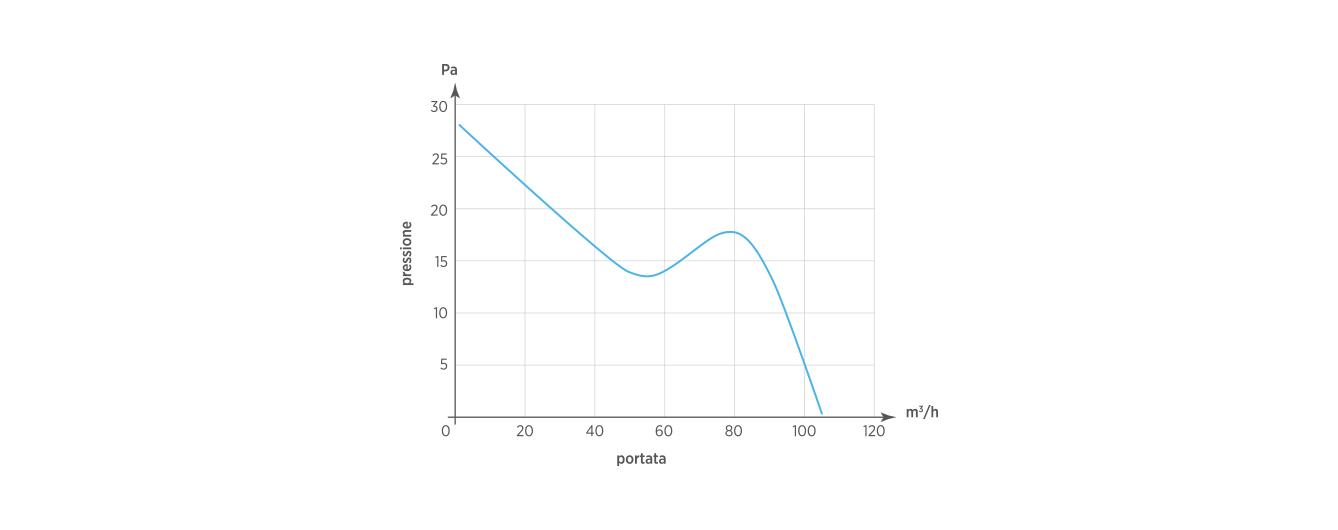

Grafici di portata


Dati tecnici

scorri la tabella verso destra

Modello Codice Ø foro (mm) Tensione (V) Frequenza (Hz) Portata (m³/h) Press. Max. (mm H₂O) Press. Max. (Pa) Potenza (W) Rumorosità dB(A)3m Peso (Kg)
Modello Codice Ø foro (mm) Tensione (V) Frequenza (Hz) Portata (m³/h) Press. Max. (mm H₂O) Press. Max. (Pa) Potenza (W) Rumorosità dB(A)3m Peso (Kg)
IN 9/3,5" 0055500 92,5-100 220 - 240 50 75 2,8 28 11 31,6 0,4
IN 9/3,5" T 0055600 92,5-100 220 - 240 50 75 2,8 28 11 31,6 0,4
IN 10/4" 0050100 100 220 - 240 50 105 2,8 28 13 35,6 0,4
IN 10/4" T 0050700 100 220 - 240 50 105 2,8 28 13 35,6 0,4
IN 10/4" HT 0054300 100 220 - 240 50 105 2,8 28 13 35,6 0,4
IN 10/4" PIR 0054600 100 220 - 240 50 105 2,8 28 13 35,6 0,4
IN 10/4" Pull cord 0050180 100 220 - 240 50 105 2,8 28 13 35,6 0,4
IN 12/5" 0050200 120 220 - 240 50 180 4,6 45 18 38,8 0,5
IN 12/5" T 0050800 120 220 - 240 50 180 4,6 45 18 38,8 0,5
IN 12/5" HT 0054400 120 220 - 240 50 180 4,6 45 18 38,8 0,5
IN 12/5" PIR 0054700 120 220 - 240 50 180 4,6 45 18 38,8 0,5
IN 12/5" Pull cord 0050280 120 220 - 240 50 180 4,6 45 18 38,8 0,5
IN 15/6" 0050300 150 220 - 240 50 330 6,2 61 29 42,2 0,7
IN 15/6" T 0050900 150 220 - 240 50 330 6,2 61 29 42,2 0,7
IN 15/6" HT 0054500 150 220 - 240 50 330 6,2 61 29 42,2 0,7
IN 15/6" PIR 0054800 150 220 - 240 50 330 6,2 61 29 42,2 0,7
IN 15/6" Pull cord 0050380 150 220 - 240 50 330 6,2 61 29 42,2 0,7
IN 10/4" BB 0052500 100 220 - 240 50 105 2,8 28 13 35,6 0,4
IN 10/4" BB T 0052800 100 220 - 240 50 105 2,8 28 13 35,6 0,4
IN 12/5" BB 0052600 120 220 - 240 50 180 4,6 45 18 38,8 0,7
IN 12/5" BB T 0052900 120 220 - 240 50 180 4,6 45 18 38,8 0,7
IN 15/6" BB 0052700 150 220 - 240 50 330 6,2 61 29 42,2 0,7
IN 15/6" BB T 0053000 150 220 - 240 50 330 6,2 61 29 42,2 0,7
IN 10/4" SELV 12V 0055700 100 220 - 240 50 105 2,8 28 15 35,6 0,4
IN 10/4" SELV 12V T 0055800 100 220 - 240 50 105 2,8 28 15 35,6 0,4
IN 10/4" SELV 12V HT 0055900 100 220 - 240 50 105 2,8 28 15 35,6 0,4
IN 10/4" SELV 12V Pull cord 0056000 100 220 - 240 50 105 2,8 28 15 35,6 0,4
IN A 10/4" 0050400 100 220 - 240 50 110 2,8 28 16 35,6 0,6
IN A 10/4" T 0051600 100 220 - 240 50 110 2,8 28 16 35,6 0,6
IN A 10/4" HT 0051900 100 220 - 240 50 110 2,8 28 16 35,6 0,6
IN A 10/4" PIR 0052200 100 220 - 240 50 110 2,8 28 16 35,6 0,6
IN A 10/4" Pull cord 0050480 100 220 - 240 50 110 2,8 28 16 35,6 0,6
IN A 12/5" 0050500 120 220 - 240 50 185 4,6 45 21 38,8 0,7
IN A 12/5" T 0051700 120 220 - 240 50 185 4,6 45 21 38,8 0,7
IN A 12/5" HT 0052000 120 220 - 240 50 185 4,6 45 21 38,8 0,7
IN A 12/5" PIR 0052300 120 220 - 240 50 185 4,6 45 21 38,8 0,7
IN A 12/5" Pull cord 0050580 120 220 - 240 50 185 4,6 45 21 38,8 0,7
IN A 15/6" 0050600 150 220 - 240 50 340 6,2 61 29 42,2 0,9
IN A 15/6" T 0051800 150 220 - 240 50 340 6,2 61 29 42,2 0,9
IN A 15/6" HT 0052100 150 220 - 240 50 340 6,2 61 29 42,2 0,9
IN A 15/6" PIR 0052400 150 220 - 240 50 340 6,2 61 29 42,2 0,9
IN A 15/6" Pull cord 0050680 150 220 - 240 50 340 6,2 61 29 42,2 0,9
IN A 10/4" BB 0053100 100 220 - 240 50 110 2,8 28 16 35,6 0,5
IN A 10/4" BB T 0053400 100 220 - 240 50 110 2,8 28 16 35,6 0,5
IN A 10/4" BB HT 0053700 100 220 - 240 50 110 2,8 28 16 35,6 0,5
IN A 10/4" BB PIR 0054000 100 220 - 240 50 110 2,8 28 16 35,6 0,5
IN A 12/5" BB 0053200 120 220 - 240 50 185 4,6 45 21 38,8 0,6
IN A 12/5" BB T 0053500 120 220 - 240 50 185 4,6 45 21 38,8 0,6
IN A 12/5" BB HT 0053800 120 220 - 240 50 185 4,6 45 21 38,8 0,6
IN A 12/5" BB PIR 0054100 120 220 - 240 50 185 4,6 45 21 38,8 0,6
IN A 15/6" BB 0053300 150 220 - 240 50 340 6,2 61 29 42,2 0,9
IN A 15/6" BB T 0053600 150 220 - 240 50 340 6,2 61 29 42,2 0,9
IN A 15/6" BB HT 0053900 150 220 - 240 50 340 6,2 61 29 42,2 0,9
IN A 15/6" BB PIR 0054200 150 220 - 240 50 340 6,2 61 29 42,2 0,9

Maggiori informazioni sul prodotto: Aspiratore assiale da parete - IN
