CV-2PCassonato

CARATTERISTICHE

  • Ventilatori cassonati ad accoppiamento diretto con telaio portante in alluminio e doppia pannellatura con riempimento fonoassorbente, equipaggiati con gruppo ventilante a doppia aspirazione e ventola centrifuga a pale avanti. Progettati per l’utilizzo in impianti di aspirazione canalizzati di tipo professionale, ove siano necessari silenziosità di funzionamento ed isolamento termico.
  • Gamma composta da 7 formati, con portate da 1200 a 8000 m3/h e pressioni da 125 a 550Pa.
  • Temperatura di esercizio: +60°C.
  • Telaio struttura portante realizzato con profilati estrusi in alluminio.
  • Pannelli di rivestimento in lamiera d’acciaio, esterno verniciata colore RAL 7032 ed interno zincata, con interposti 25 mm di poliuretano espanso ad alta densità, avente potere fonoisolante Rw=40db ed isolamento termico.
  • Porta di ispezione con chiusura a norme CE completa di maniglia.
  • Motore monofase 230V o trifase 400V, direttamente accoppiato, protezione IP54, classe F.
  • Velocità singola di funzionamento, versione a tre velocità fornibile a richiesta.
  • Conforme ai requisiti essenziali della dir. 2006/42/CE relative alle macchine e alle NORME UNI EN ISO 13857 e 12499; CEI EN 60204 - 1.

POSIZIONAMENTO

  • A pavimento
  • A mensola
  • A sospensione

ACCESSORI DISPONIBILI A RICHIESTA:

  • Giunto antivibrante flangiato.
  • Tronchetto di espulsione con rete di protezione.
  • Tronchetto porta filtri.
  • Piedini di appoggio.
  • Tetto parapioggia.

AMBITI APPLICATIVI

  • I ventilatori CV-2P sono ideali per applicazioni professionali dove è necessario installare una macchina assolutamente silenziosa ed affidabile.
  • Uffici.
  • Scuole, nidi d'infanzia, scuole materne.
  • Cliniche ed ambulatori medici.
  • Ristoranti, bar, mense.
  • Unità abitative.
  • Negozi.
  • Laboratori.
  • Servizi igienici.

DIMENSIONI

Dati tecnici

scorri la tabella verso destra

Modello Codice Tensione (V) Frequenza (Hz) Portata (m³/h) Press. Max. (mm H₂O) Press. Max. (Pa) Giri al minuto (RPM) Peso (Kg) Motore N° poli Potenza (kW) Corrente Nominale (A) 230 V Corrente Nominale (A) 400 V Rumorosità dB(A)2m Grado IP del motore
Modello Codice Tensione (V) Frequenza (Hz) Portata (m³/h) Press. Max. (mm H₂O) Press. Max. (Pa) Giri al minuto (RPM) Peso (Kg) Motore N° poli Potenza (kW) Corrente Nominale (A) 230 V Corrente Nominale (A) 400 V Rumorosità dB(A)2m Grado IP del motore

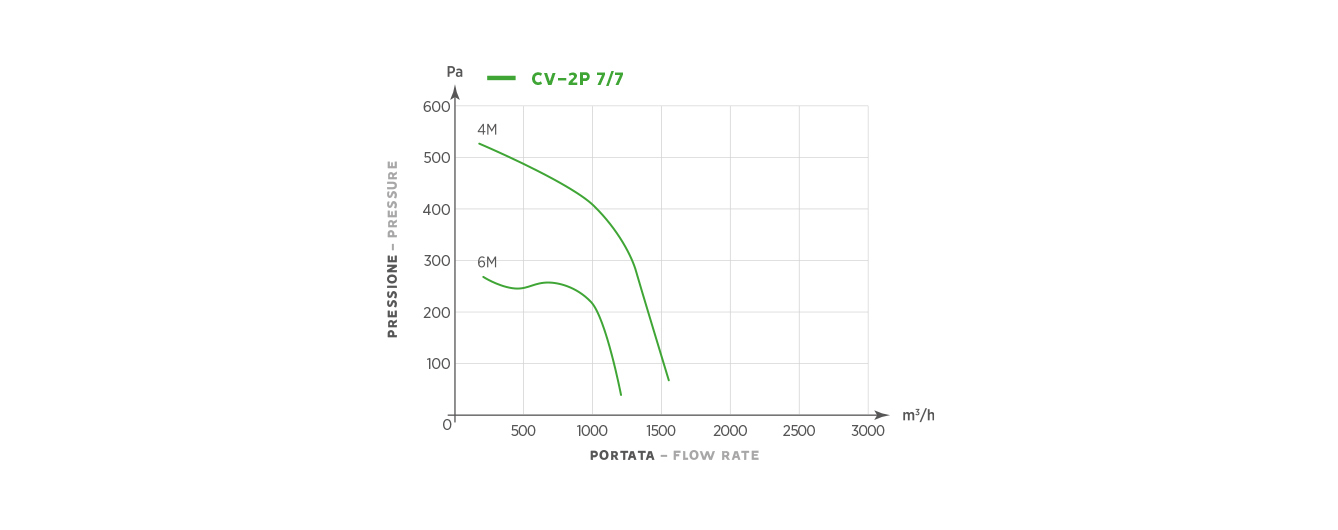

CV-2P 7/7 4M 0012902 230 50 1500 25 250 1230 30 Monofase 4 0,15 1,4 0 54 IP54
CV-2P 7/7 6M 0012904 230 50 1200 12,5 125 820 30 Monofase 6 0,07 0,6 0 48 IP54

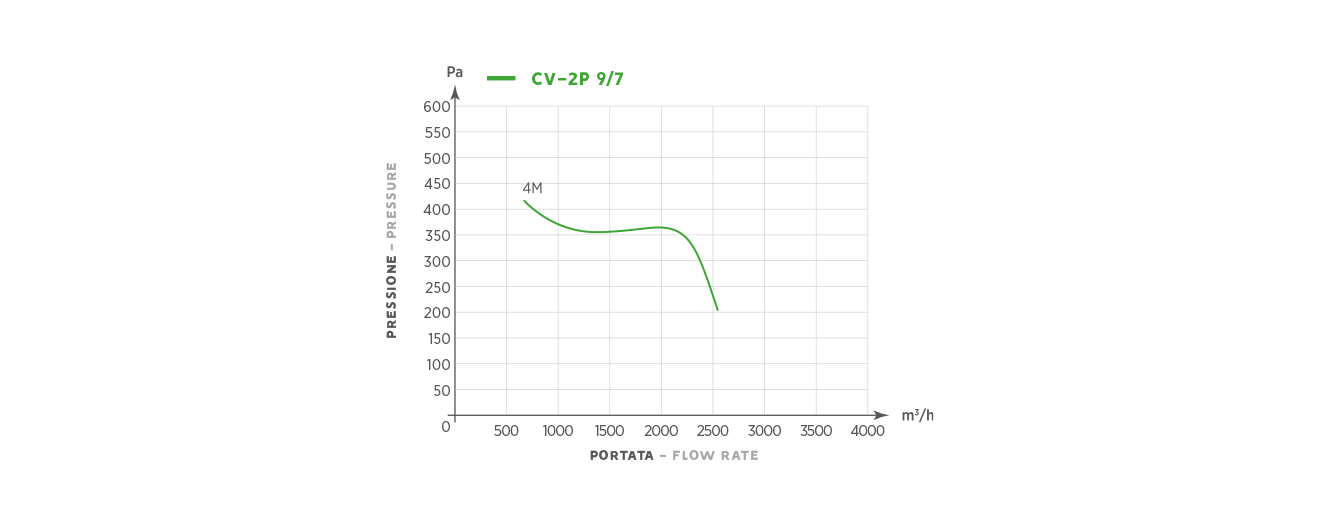

CV-2P 9/7 4M 0012906 230 50 3000 42,5 425 1320 38 Monofase 4 0,37 2,9 0 57 IP54
CV-2P 9/7 6M 0012908 230 50 2200 19 190 850 38 Monofase 6 0,25 2,3 0 53 IP54

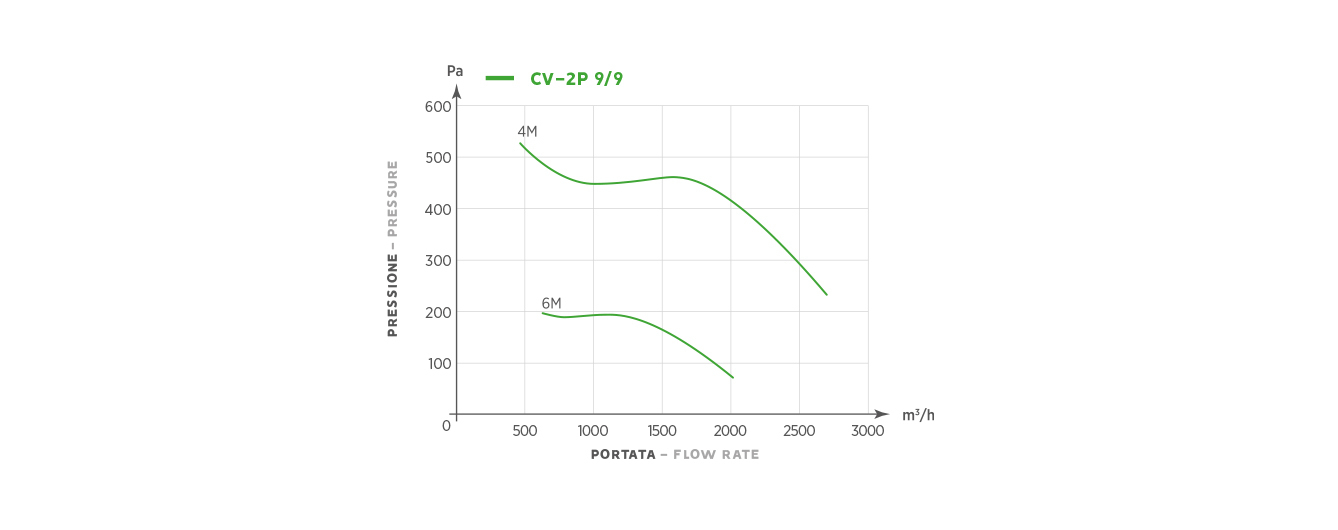

CV-2P 9/9 4M 0012910 230 50 3500 38 380 1320 40 Monofase 4 0,37 2,9 0 56 IP54
CV-2P 9/9 6M 0012912 230 50 2600 16 160 860 40 Monofase 6 0,15 1,2 0 54 IP54

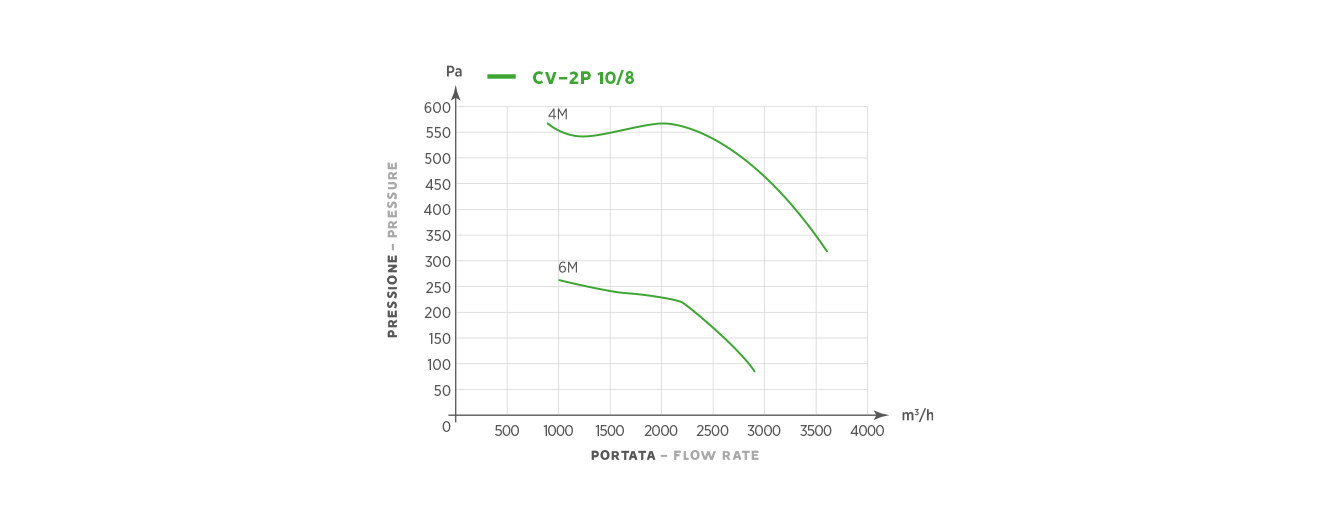

CV-2P 10/8 4M 0012914 230 50 3500 55 550 1310 67 Monofase 4 0,55 5,7 0 59 IP54
CV-2P 10/8 6M 0012916 230 50 2900 29 290 830 67 Monofase 6 0,25 2,3 0 55 IP54
CV-2P 10/10 4M 0012918 230 50 3300 50 500 1310 50 Monofase 4 0,55 5,7 0 61 IP54
CV-2P 10/10 6M 0012920 230 50 3000 22 220 830 50 Monofase 6 0,25 2,3 0 55 IP54

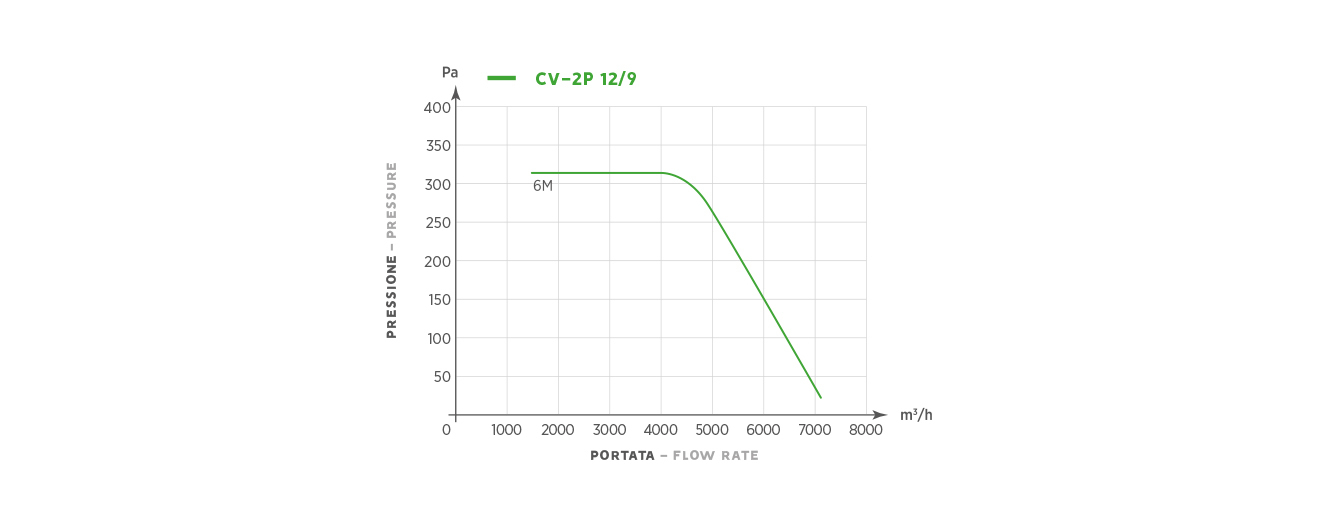

CV-2P 12/9 6M 0012922 230 50 4700 36 360 900 63 Monofase 6 0,55 4,7 0 63 IP54
CV-2P 12/12 6M 0012924 230 50 6000 33 330 850 62 Monofase 6 0,75 2 0 61 IP54
CV-2P 12/9 6T 0012901 400 50 7000 40 400 850 63 Trifase 6 1,1 4,8 2,8 65 IP54
CV-2P 12/12 6T 0012903 400 50 8000 35 350 890 62 Trifase 6 1,1 4,8 2,8 65 IP54
