AXIA TT - techno typeAspiratore assiale
CARATTERISTICHE
- Aspiratori elicoidali ad elevate prestazioni con motore ad alta tecnologia. Applicazione a parete o a pannello per convogliare aria o esalazioni direttamente all’esterno o in brevi condotti.
- Aspiratori compatti con ingombri limitati.
- Bassa rumorosità in rapporto alle elevate prestazioni.
- Temperatura max aria aspirata: 60°C.
- Griglia anti-infortunistica.
- Corpo e griglia in acciaio verniciato a forno con polveri epossidiche anti corrosione.
- Ventola in lamiera d’acciaio verniciato o in materiale plastico, equilibrata staticamente e dinamicamente.
- Prodotto di lunga durata grazie all’utilizzo di un motore ad induzione a rotore esterno montato su cuscinetti a sfera, isolamento in classe B o F.
- Reversibilità: tutti tranne i modelli 20 4M e 25 4M.
- Versione con flusso d’aria inverso a richiesta.
- Velocità regolabile tramite i regolatori industriali (opzionali).
- Conforme alle direttive comunitarie vigenti e alla NORMA UNI EN ISO 13857; UNI EN ISO 12499; CEI EN 60204 – 1.
POSIZIONAMENTO
- A parete
AMBITI APPLICATIVI
- Indicato per installazione prevalentemente in ambito industriale.
- Industrie.
- Capannoni e magazzini.
- Serre ed allevamenti.
- Parcheggi.
- Cucine e mense.
- Impianti sportivi.
- Supermercati e centri commerciali.
- Locali gruppo frigo o elettrogeno.
- Cabine elettriche.
- Adatti anche per applicazioni su macchinari dove è necessaria una ventilazione o aspirazione forzata.

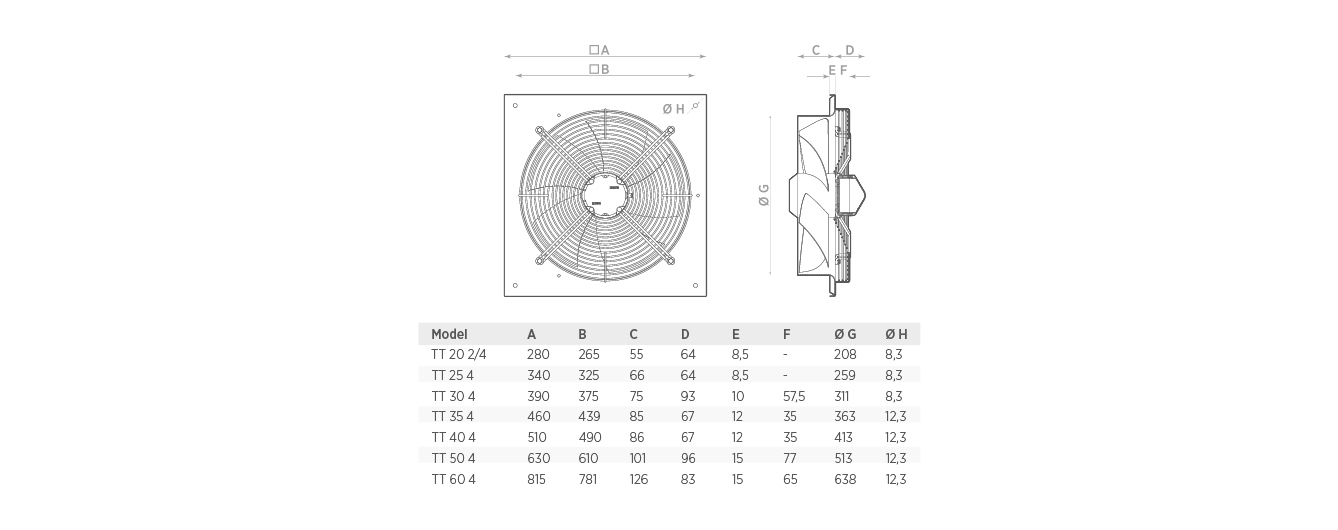

DIMENSIONI
Dati tecnici
scorri la tabella verso destra
| Modello | Codice | Tensione (V) | Frequenza (Hz) | Portata max (m³/h) | Press. Max. (mm H₂O) | Press. Max. (Pa) | Potenza (W) | Giri al minuto (RPM) | Peso (Kg) | Motore | N° poli | Corrente Nominale (A) 230 V | Corrente Nominale (A) 400 V | Rumorosità dB(A)2m | Grado IP del motore |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modello | Codice | Tensione (V) | Frequenza (Hz) | Portata max (m³/h) | Press. Max. (mm H₂O) | Press. Max. (Pa) | Potenza (W) | Giri al minuto (RPM) | Peso (Kg) | Motore | N° poli | Corrente Nominale (A) 230 V | Corrente Nominale (A) 400 V | Rumorosità dB(A)2m | Grado IP del motore |
| AXIA TT 20 2M | 0073201 | 230 | 50-60 | 900 | 16,4 | 160 | 65 | 2650 | 2,6 | Monofase | 2 | 0,3 | 0 | 59 | IP44 |
| AXIA TT 20 4M | 0073202 | 230 | 50-60 | 500 | 8,2 | 80 | 40 | 1400 | 2,5 | Monofase | 4 | 0,3 | 0 | 45 | IP44 |
| AXIA TT 25 4M | 0073204 | 230 | 50-60 | 1000 | 10,2 | 100 | 70 | 1400 | 3,5 | Monofase | 4 | 0,5 | 0 | 52 | IP44 |
| AXIA TT 30 4M | 0073206 | 230 | 50-60 | 1900 | 12,8 | 125 | 65 | 1400 | 4,5 | Monofase | 4 | 0,4 | 0 | 59 | IP44 |
| AXIA TT 35 4M | 0073208 | 230 | 50-60 | 3400 | 13,3 | 130 | 130 | 1400 | 6,9 | Monofase | 4 | 0,7 | 0 | 63 | IP44 |
| AXIA TT 40 4M | 0073210 | 230 | 50-60 | 4400 | 16,4 | 160 | 180 | 1400 | 8 | Monofase | 4 | 0,8 | 0 | 63 | IP44 |
| AXIA TT 20 4T | 0073203 | 230/400 | 50-60 | 500 | 8,2 | 80 | 20 | 1400 | 2,6 | Trifase | 4 | 0,2 | 0,1 | 45 | IP44 |
| AXIA TT 25 4T | 0073205 | 230/400 | 50-60 | 1000 | 10,2 | 100 | 25 | 1400 | 3,5 | Trifase | 4 | 0,2 | 0,1 | 52 | IP44 |
| AXIA TT 30 4T | 0073207 | 230/400 | 50-60 | 1900 | 12,8 | 125 | 55 | 1400 | 4,5 | Trifase | 4 | 0,3 | 0,2 | 59 | IP44 |
| AXIA TT 35 4T | 0073209 | 230/400 | 50-60 | 3400 | 13,3 | 130 | 130 | 1400 | 6,9 | Trifase | 4 | 0,7 | 0,4 | 63 | IP44 |
| AXIA TT 40 4T | 0073211 | 230/400 | 50-60 | 4400 | 16,4 | 160 | 195 | 1400 | 8 | Trifase | 4 | 0,8 | 0,5 | 63 | IP44 |
| AXIA TT 50 4T | 0073212 | 400 | 50-60 | 9000 | 17,3 | 170 | 530 | 1400 | 17 | Trifase | 4 | 2,3 | 1,3 | 74 | IP54 |
| AXIA TT 60 6T | 0073213 | 400 | 50-60 | 11200 | 8,2 | 80 | 510 | 950 | 22 | Trifase | 6 | 2,3 | 1,3 | 65 | IP54 |
