TXVTorrino
CARATTERISTICHE
- La potenza a scarico verticale.
- Il getto verticale evita che l’aria estratta si scarichi su componenti o muri adiacenti al prodotto.
- Estrae aria o esalazioni provenienti da condotti o ripresi direttamente dall’ambiente.
- Scarico dell’aria verticale.
- Temperatura max aria aspirata: 60°C.
- Motore su cuscinetti a sfera per una lunga durata.
- Grado prot. motore IP55, isolamento classe F.
- Corpo e convogliatore in lamiera d’acciaio zincato.
- Ventola centrifuga autopulente a pale rovesce.
- Griglia di protezione anti-infortunistica.
- Adatto sia in ambito industriale che civile come cucine di mense e ristoranti, impianti sportivi, supermercati e centri commerciali, industrie, depositi, uffici, servizi igienici, condomini.
- Alcuni modelli regolabili in velocità tramite l’utilizzo dei regolatori RGM/RGT (opzionali).
- Conforme alle Direttive comunitarie in vigore ed alle Norme: UNI EN ISO 13587; UNI EN ISO 12499; CEI EN 60204-1.
POSIZIONAMENTO
- A tetto
AMBITI APPLICATIVI
Indicato sia in ambito industriale che civile come ad esempio:
- Cucine di mense e ristoranti.
- Impianti sportivi.
- Supermercati e centri commerciali.
- Industrie.
- Depositi.
- Uffici.
- Servizi igienici.
- Condomini.

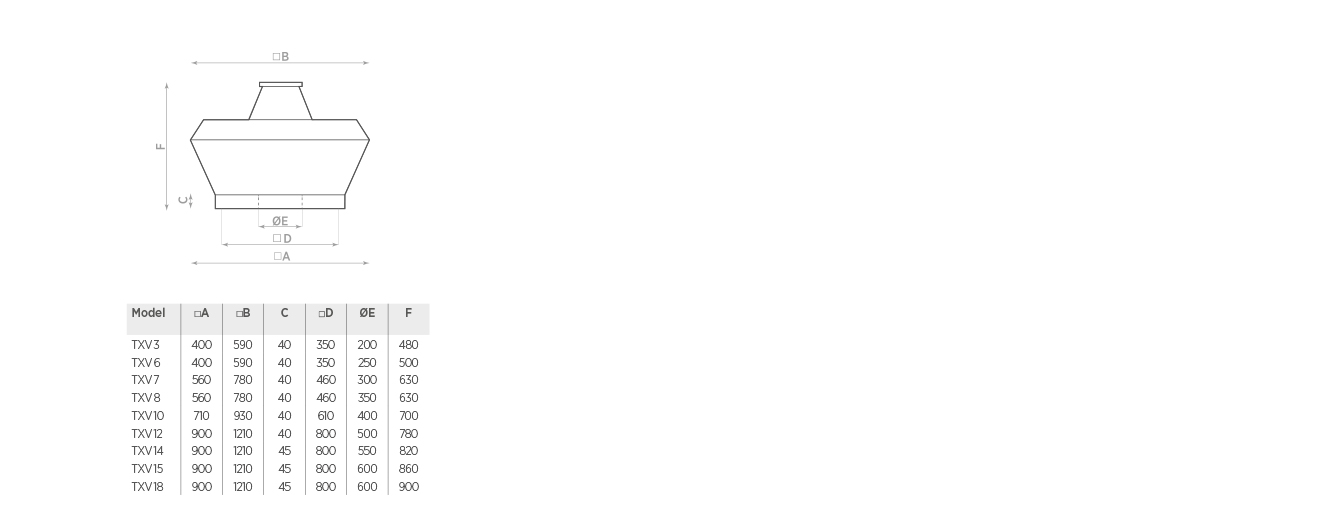

DIMENSIONI
Dati tecnici
scorri la tabella verso destra
| Modello | Codice | Tensione (V) | Frequenza (Hz) | Portata (m³/h) | Press. Max. (mm H₂O) | Press. Max. (Pa) | Potenza (W) | Rumorosità dB(A)3m | Giri al minuto (RPM) | Peso (Kg) | Motore | N° poli | Corrente Nominale (A) 230 V | Corrente Nominale (A) 400 V | Grado IP del motore |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Modello | Codice | Tensione (V) | Frequenza (Hz) | Portata (m³/h) | Press. Max. (mm H₂O) | Press. Max. (Pa) | Potenza (W) | Rumorosità dB(A)3m | Giri al minuto (RPM) | Peso (Kg) | Motore | N° poli | Corrente Nominale (A) 230 V | Corrente Nominale (A) 400 V | Grado IP del motore |
| TXV 3M | 0074120 | 230 | 50 | 1200 | 20 | 196 | 120 | 60 | 1400 | 20 | Monofase | 4 | 0,81 | 0 | IP55 |
| TXV 6M | 0074220 | 230 | 50 | 1800 | 30 | 294 | 180 | 66 | 1400 | 26 | Monofase | 4 | 1,05 | 0 | IP55 |
| TXV 7M | 0074320 | 230 | 50 | 3100 | 40 | 392 | 250 | 69 | 1400 | 35 | Monofase | 4 | 1,4 | 0 | IP55 |
| TXV 8M | 0074420 | 230 | 50 | 4200 | 45 | 441 | 370 | 70 | 1400 | 42 | Monofase | 4 | 1,9 | 0 | IP55 |
| TXV10M | 0074520 | 230 | 50 | 5700 | 56 | 549 | 750 | 75 | 1400 | 55 | Monofase | 4 | 3,4 | 0 | IP55 |
| TXV 3T | 0074620 | 230/400 | 50 | 1200 | 20 | 196 | 120 | 60 | 1400 | 20 | Trifase | 4 | 0,81 | 0,47 | IP55 |
| TXV 6T | 0074720 | 230/400 | 50 | 1800 | 30 | 294 | 180 | 66 | 1400 | 26 | Trifase | 4 | 1,05 | 0,6 | IP55 |
| TXV 7T | 0074820 | 230/400 | 50 | 3100 | 40 | 392 | 250 | 69 | 1400 | 35 | Trifase | 4 | 1,42 | 0,82 | IP55 |
| TXV 8T | 0074920 | 230/400 | 50 | 4200 | 45 | 441 | 370 | 70 | 1400 | 42 | Trifase | 4 | 1,9 | 1,1 | IP55 |
| TXV 10T | 0075020 | 230/400 | 50 | 5700 | 56 | 549 | 750 | 75 | 1400 | 55 | Trifase | 4 | 3,4 | 1,8 | IP55 |
| TXV 12T | 0075120 | 230/400 | 50 | 7100 | 39 | 382 | 750 | 71 | 900 | 77 | Trifase | 6 | 3,81 | 2,2 | IP55 |
| TXV 14T | 0075220 | 230/400 | 50 | 10800 | 48 | 471 | 1100 | 75 | 900 | 100 | Trifase | 6 | 5,37 | 3,1 | IP55 |
| TXV 15T | 0075420 | 230/400 | 50 | 14200 | 57 | 559 | 2200 | 80 | 900 | 122 | Trifase | 6 | 9,35 | 5,4 | IP55 |
| TXV 18T | 0075520 | 230/400 | 50 | 18800 | 65 | 637 | 3000 | 84 | 900 | 138 | Trifase | 6 | 11,95 | 6,9 | IP55 |
